National Institute of Standards and Technology (NIST) の物理学者らは、超伝導ナノワイヤ単一光子検出器（SNSPD）の物理的な幅を0.1mm（100µm）まで拡大する磁気シールドアーキテクチャを開発した。これは標準的なナノスケールSNSPDの100倍、従来の最先端実装と比較しても20倍の幅にあたる。Optica誌に掲載されたこの設計では、能動的な電流「レール」を用いてエッジ電流集中を排除し、暗計数ノイズ率を10桁抑制しながら、中赤外スペクトル全域でほぼ100%に近い検出効率を達成している。
| [ Wide-SNSPDの構造アーキテクチャと性能指標 ] | ||
|---|---|---|
| 物理仕様 | ノイズ・感度指標 | 産業的・スケーラビリティへの影響 |
| ・100µm（0.1mm）の能動ワイヤ幅 | ・暗計数率が10¹⁰分の1に低下 | ・標準的な微細加工技術との互換性 |
| ・隣接するNb（ニオブ）磁気「レール」 | ・4µm（中赤外）でほぼ100%の効率 | ・電子ビームリソグラフィによる歩留まり制限の解消 |
| ・磁気パール障壁の克服 | ・1550nmでの検出プラトーの拡張 | ・偏光に依存しないフォトニックカップリング |
SNSPDは、フォトニック量子コンピューティング（測定ベースアーキテクチャにおける能動的フィードフォワードルーティングなど）、量子鍵配送（QKD）、深宇宙光通信にとって重要なハードウェア構成要素である。しかし従来の検出器は、エッジ電流集中の問題により、歴史的にナノスケールの幅（約100nm）に制約されてきた：
- 電流密度の再分配：幅広の超伝導ストリップでは、マイスナー効果によって電流密度が物理的なエッジに沿って著しく集中する。この電流の集積により、磁気渦がワイヤを突破するために必要なエネルギー閾値が低下し、材料の理論的な臨界電流（Idep）を大きく下回る段階で誤ったパルス電圧（暗計数）が発生してしまう。

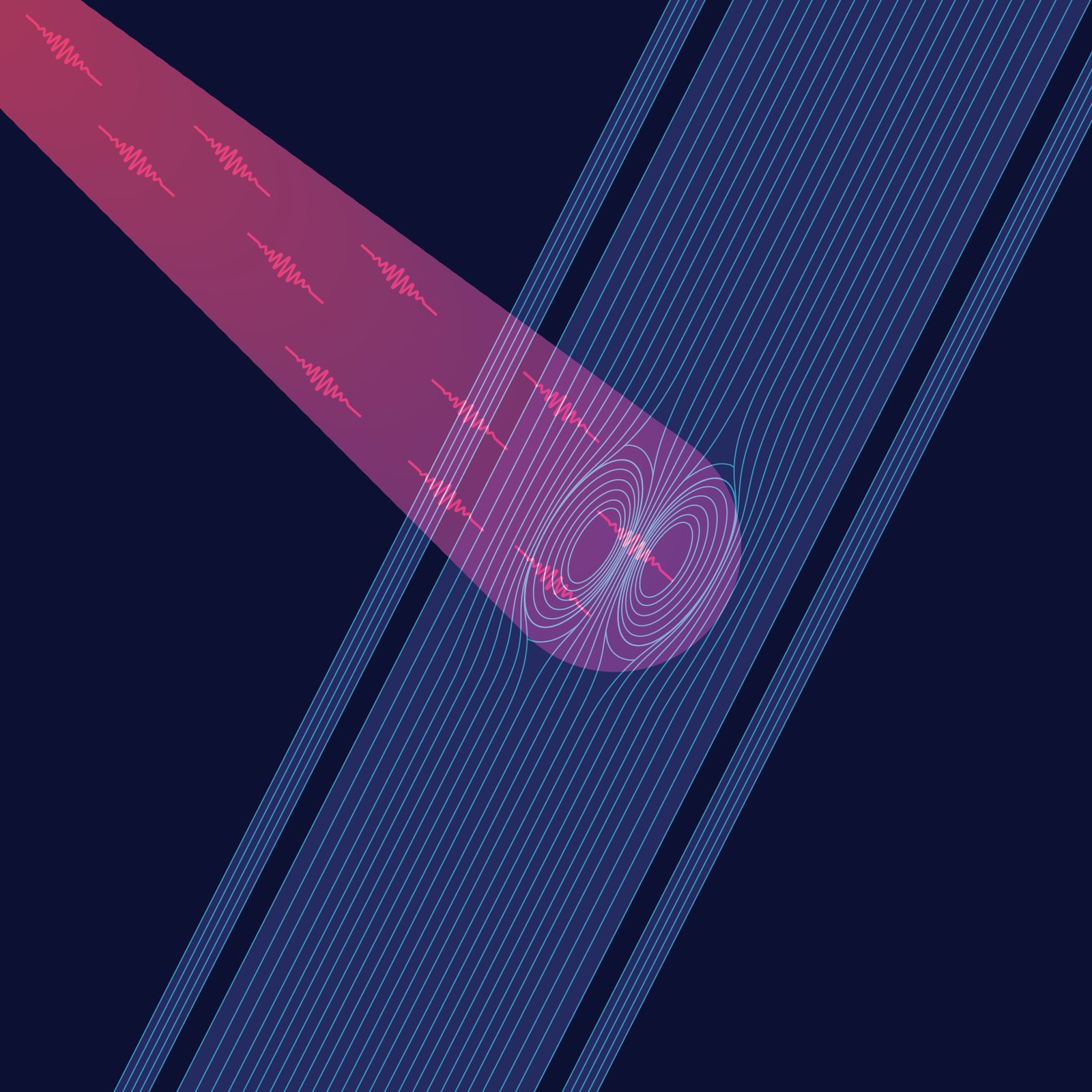

- 能動的な磁気キャンセレーション：NISTのアーキテクチャは、電流バイアスをかけたニオブ（Nb）レールを、中央のタングステンシリサイド（WSi）ストリップと平行に配置する。これらのレールによって生成される磁気自己場が、検出器のエッジにおける垂直自己場を直接打ち消す。これによりピーク電流密度が内側に押しやられ、エッジでの渦侵入メカニズムが排除され、材料本来の性能限界での動作が可能になる。
- 中赤外量子センシング：Idep付近で動作させることで、ワイヤ幅全体にわたってホットスポットを引き起こすために必要な最小光子エネルギーが大幅に低減される。幅20µmのデバイスにおいて、このアーキテクチャは波長4µmでほぼ100%の内部検出効率（IDE）を実証し、高効率な単一光子計数を中赤外帯域まで大きく拡張した。
SNSPDのフットプリントをナノスケールからマイクロメートルスケールへと移行させることは、フォトニックハードウェアの経済的・運用的な軌道を直接的に変える：
- ナノ加工におけるボトルネックの解消：標準的なナノスケールSNSPDは、複雑でスループットの低い電子ビーム（e-beam）リソグラフィを必要とし、ウェハーの歩留まりと製造のスケーラビリティを制限してきた。マイクロメートルスケールのWide-SNSPDは、従来の高スループットな光学フォトリソグラフィを用いてパターニングすることができる。
- 光結合の簡素化と高計数アレイの実現：フォトニック集積回路（PIC）や自由空間量子通信は現在、100nmのターゲットに対して位置合わせがずれると高い挿入損失に悩まされている。100µmの能動検出フットプリントは位置合わせ許容度を大幅に改善し、パッケージングコストを削減するとともに、多光子状態処理のための高密度な2次元検出器アレイを実現可能にする。
- 偏光非依存性：ナノスケールのメアンダー形状は本質的に光子の偏光角に対して敏感である。幅広ストリップの形状はこの方向依存性を排除し、（乱流大気チャネルや生体組織を通過して伝送される量子信号のような）非偏光あるいは散乱した光を均一な確率で検出することを可能にする。
この開発は、大規模フォトニック量子プロセッサや広域QKDネットワークの産業展開を現在妨げている、歩留まり・コスト・光結合の制約に直接対応するものである。
NIST Newsによる公式発表はこちらから、Optica誌に掲載された査読済み研究論文はこちらからご覧いただける。
